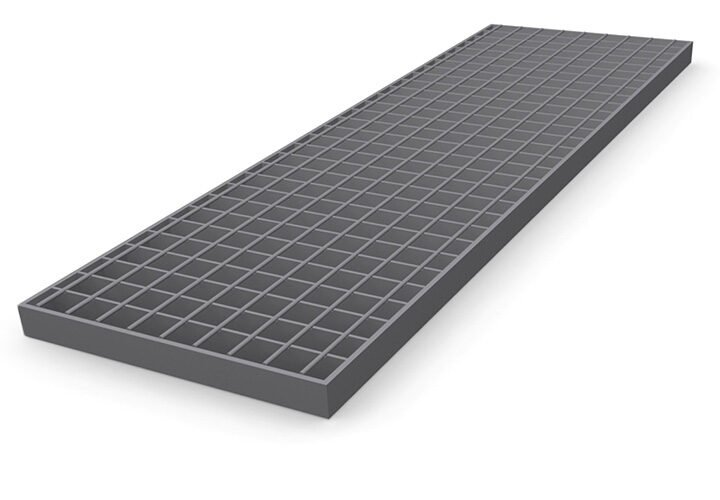

Hegesztett présrácsok sima köracéllal
A klasszikus hegesztett présrácsot csavart négyzetacéllal gyártjuk, amely egy bizonyos csúszásmentességet biztosít. Ha esztétikai szempontok vannak előtérben, akkor sima köracélt is lehet mellékbordaként alkalmazni. Ez a típusú a hegesztett présrácsok minden járatos bordaosztásával gyártható.
Műszaki adatok
Járatos bordaosztások
| Főborda | Mellékborda | ||||||
|---|---|---|---|---|---|---|---|
| 15,08 | – | – | – | 38,1 | 50,8 | 76,2 | 101,6 |
| 17,15 | – | – | – | 38,1 | 50,8 | 76,2 | 101,6 |
| 20,77 | – | 24,0 | – | 38,1 | 50,8 | 76,2 | 101,6* |
| 23,69 | – | 24,0 | – | 38,1 | 50,8 | 76,2 | 101,6* |
| 25,00 | – | – | – | – | – | 76,2 | 101,6 |
| 30,15 | – | – | – | 38,1 | 50,8 | 76,2 | 101,6 |
| 33,00 | – | – | 31,75 | – | – | – | – |
| 34,30 | 19,25 | 24,0 | – | 38,1 | 50,8 | 76,2 | 101,6 |
| 41,45 | – | 24,0 | – | 38,1 | 50,8 | 76,2 | 101,6 |
| 45,23 | – | – | – | 38,1 | 50,8 | 76,2 | 101,6 |
| 51,45 | – | – | – | 38,1 | 50,8 | 76,2 | 101,6 |
| 60,30 | – | 24,0 | – | 38,1 | 50,8 | 76,2 | 101,6 |
| 68,60 | – | 24,0 | – | 38,1 | 50,8 | 76,2 | 101,6 |
*korlátozottan lehetséges
Járatos főborda méretek
| Főborda 2 mm | Főborda 3 mm | Főborda 4 mm | Főborda 5 mm |
|---|---|---|---|
| 25/2 | 25/3 | 25/4 | 25/5 |
| 30/2 | 30/3 | 30/4 | 30/5 |
| 35/2 | 35/3 | 35/4 | 35/5 |
| 40/2 | 40/3 | 40/4 | 40/5 |
| 45/2 | 45/3 | 45/4 | 45/5 |
| – | 50/3 | 50/4 | 50/5 |
| – | 60/3 | 60/4 | 60/5 |
| – | 70/3 | 70/4 | 70/5 |
| – | – | 80/4 | 80/5 |
